Wiring diagram adalah âpetaâ yang menunjukkan hubungan antara sumber listrik, kabel, konektor, sakelar, sekring, relay, sensor, aktuator, dan titik massa pada kendaraan. Kemampuan membacanya sangat penting bagi siswa SMK karena pemeriksaan kelistrikan tidak cukup dilakukan dengan menebak warna kabel atau langsung mengganti komponen.
Pada kendaraan keluaran 2026, rangkaian kelistrikan semakin kompleks akibat penggunaan modul kontrol elektronik, jaringan komunikasi, sistem ADAS, dan kokpit digital. Meski begitu, prinsip dasarnya tetap sama: pahami sumber tegangan, ikuti jalur arus, kenali beban, lalu cari jalur kembali menuju massa.
Panduan Cara Membaca Wiring Diagram Mobil untuk Siswa SMK Otomotif Pemula ini membahas simbol, kode kabel, konektor, aliran arus, dan teknik diagnosis secara bertahap. Jika ingin langsung berlatih, buka bagian langkah praktis membaca wiring diagram.

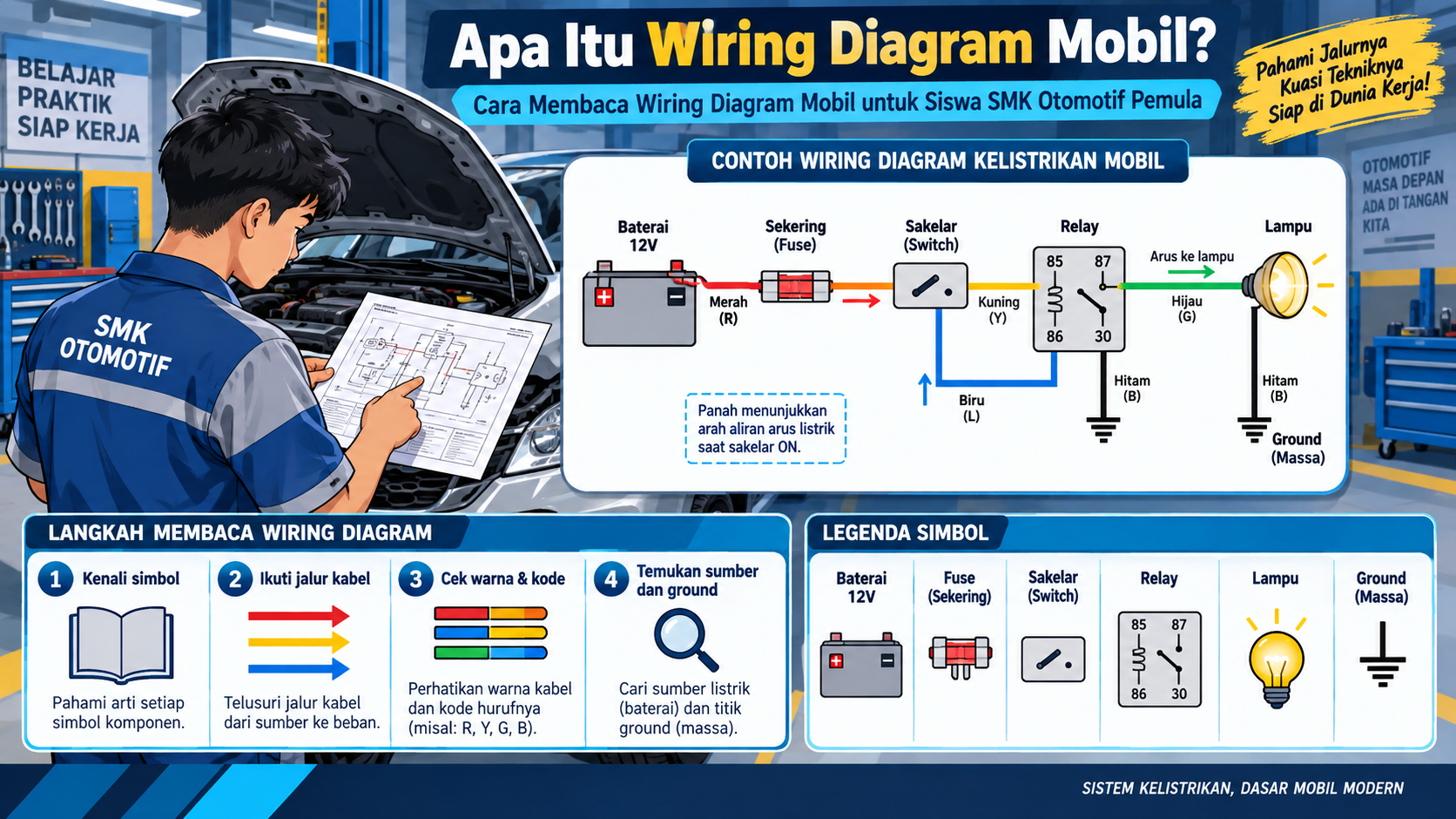

Apa Itu Wiring Diagram Mobil?
Wiring diagram mobil adalah gambar teknis yang memperlihatkan hubungan elektrik antarkomponen dalam suatu sistem kendaraan. Diagram ini tidak selalu menggambarkan posisi fisik komponen. Letak simbol pada halaman biasanya disusun agar jalur rangkaian mudah dibaca, bukan untuk menunjukkan posisi asli komponen di mobil.
Sebagai contoh, lampu kepala pada diagram mungkin digambar berdekatan dengan sakelar. Pada kendaraan sebenarnya, lampu berada di bagian depan, sedangkan sakelar terdapat di kabin. Untuk mengetahui posisi fisiknya, teknisi perlu membuka component location atau layout connector pada manual servis.
Wiring diagram dapat digunakan untuk:
- Mengetahui cara kerja suatu rangkaian.
- Menemukan sekring dan relay yang terkait.
- Mengidentifikasi warna serta nomor kabel.
- Menentukan terminal konektor.
- Mencari titik massa atau ground.
- Mengukur tegangan, tahanan, dan kontinuitas.
- Menemukan open circuit, short circuit, atau hambatan berlebih.
- Membandingkan kondisi normal dengan hasil pengukuran.
Mengapa Siswa SMK Harus Menguasainya?
Teknisi otomotif modern harus mampu mendiagnosis masalah berdasarkan data. Gejala yang sama belum tentu disebabkan oleh komponen yang sama. Lampu tidak menyala, misalnya, dapat terjadi karena bohlam rusak, sekring putus, relay bermasalah, sambungan massa buruk, konektor longgar, atau kabel terputus.
Tanpa wiring diagram, pemeriksaan sering berubah menjadi trial and error. Cara tersebut memakan waktu, meningkatkan biaya, dan berisiko menimbulkan kerusakan baru. Dengan diagram, siswa dapat menyusun urutan pemeriksaan yang logis.
Kemampuan ini semakin relevan pada 2026 karena kendaraan menggunakan lebih banyak sistem elektronik. Gambaran perkembangan tersebut dapat dipelajari melalui artikel tren kokpit mobil terbaru 2026. Makin banyak layar, sensor, dan modul berarti makin penting pula kemampuan menelusuri sirkuit secara sistematis.
Prinsip Dasar Aliran Listrik pada Mobil
Sebelum membaca diagram, pahami empat bagian dasar sebuah rangkaian.
1. Sumber tegangan
Sumber tegangan umumnya berasal dari baterai dan alternator. Ketika mesin mati, baterai menyuplai kebutuhan listrik. Ketika mesin hidup, alternator membantu memasok listrik sekaligus mengisi baterai.
Pada diagram, sumber dapat ditandai sebagai:
- BATT atau battery voltage.
- B+ atau tegangan positif baterai.
- IG atau ignition.
- ACC atau accessory.
- Terminal alternator tertentu.
2. Pelindung rangkaian
Sekring atau fusible link dipasang untuk melindungi kabel dan komponen dari arus berlebih. Sekring yang putus bukan sekadar komponen yang harus diganti. Teknisi perlu mencari penyebabnya, terutama jika sekring kembali putus setelah diganti.
3. Pengendali
Pengendali menentukan kapan arus mengalir menuju beban. Bentuknya dapat berupa:
- Sakelar manual.
- Relay.
- Transistor di dalam modul.
- ECU atau electronic control unit.
- Sensor yang memberikan masukan kepada ECU.
4. Beban dan massa
Beban mengubah energi listrik menjadi bentuk lain. Lampu menghasilkan cahaya, motor menghasilkan gerakan, sedangkan solenoid menghasilkan gaya elektromagnetik.
Setelah melewati beban, arus kembali ke terminal negatif baterai melalui jalur massa. Sambungan massa yang kotor atau longgar dapat menyebabkan voltage drop, kerja komponen tidak stabil, dan munculnya beberapa gejala sekaligus.
Simbol Wiring Diagram yang Wajib Dikenali
Setiap produsen dapat menggunakan bentuk simbol yang sedikit berbeda. Karena itu, selalu periksa legend atau keterangan simbol pada manual servis. Namun, beberapa simbol umum berikut perlu dikuasai.
| Simbol atau kode | Arti umum | Fungsi | |—|—|—| | Battery/BATT | Baterai | Sumber tegangan | | Fuse | Sekring | Melindungi rangkaian | | Fusible link | Pengaman arus besar | Melindungi jalur utama | | Switch | Sakelar | Membuka atau menutup rangkaian | | Relay | Relay elektromagnetik | Mengendalikan arus besar dengan arus kecil | | Lamp | Lampu | Beban penerangan | | Motor | Motor listrik | Menghasilkan gerakan | | Resistor | Hambatan | Membatasi arus atau membagi tegangan | | Diode | Dioda | Mengalirkan arus satu arah | | Ground/GND | Massa | Jalur kembali ke negatif baterai | | Connector | Konektor | Menghubungkan kabel atau komponen | | Splice | Percabangan kabel | Membagi satu jalur ke beberapa jalur | | ECU/ECM | Modul kontrol mesin | Memproses input dan mengendalikan output |
Garis yang berpotongan belum tentu saling terhubung. Biasanya, perpotongan dengan titik menunjukkan sambungan. Jika tidak ada titik atau salah satu garis digambarkan melengkung melewati garis lain, keduanya kemungkinan tidak terhubung. Konfirmasi tetap harus dilakukan melalui legenda diagram.
Memahami Warna dan Kode Kabel
Diagram kelistrikan sering menampilkan kode warna. Penulisannya bergantung pada produsen, tetapi contoh yang umum antara lain:
- B: black atau hitam.
- W: white atau putih.
- R: red atau merah.
- G: green atau hijau.
- L: blue atau biru.
- Y: yellow atau kuning.
- BR: brown atau cokelat.
- GR: gray atau abu-abu.
- O: orange atau oranye.
- P: pink atau merah muda.
Kabel dua warna biasanya memiliki warna dasar dan strip. Sebagai contoh, R/W dapat berarti kabel merah dengan garis putih. Akan tetapi, jangan menganggap seluruh produsen memakai urutan kode yang sama.
Selain warna, diagram dapat mencantumkan:
- Ukuran penampang kabel.
- Nomor sirkuit.
- Nomor terminal.
- Kode konektor.
- Nomor pin.
- Halaman lanjutan.
- Nama harness.
Warna kabel sebaiknya dipakai sebagai petunjuk awal, bukan satu-satunya dasar identifikasi. Kabel dapat berubah warna karena panas, usia, kotoran, atau perbaikan sebelumnya.
Cara Membaca Konektor dan Nomor Pin
Konektor biasanya diberi kode seperti C01, E12, atau bentuk lain sesuai standar produsen. Di dalamnya terdapat nomor terminal atau pin. Nomor ini membantu teknisi menentukan titik pengukuran yang benar.
Perhatikan sudut pandang gambar konektor. Diagram dapat menunjukkan:
- Terminal side, yaitu tampilan dari sisi terminal.
- Harness side, yaitu tampilan dari sisi kabel.
- Mating side, yaitu sisi konektor yang berpasangan.
Kesalahan memahami sudut pandang dapat membuat siswa memeriksa pin yang salah. Sebelum memasukkan probe multimeter, baca catatan konektor dan cari penanda pin nomor satu.
Hindari menusuk isolasi kabel jika tidak diperlukan. Gunakan back-probe yang sesuai agar terminal tidak melebar, bengkok, atau kehilangan daya jepit.
Langkah Praktis Membaca Wiring Diagram
Bagian ini menjadi inti Cara Membaca Wiring Diagram Mobil untuk Siswa SMK Otomotif Pemula. Gunakan satu rangkaian sederhana terlebih dahulu, misalnya lampu kota, klakson, atau motor wiper.
Langkah 1: Tentukan gejala secara spesifik
Jangan hanya menulis âlampu rusakâ. Buat deskripsi yang dapat diuji, misalnya:
> Lampu dekat sebelah kanan tidak menyala, sedangkan lampu dekat kiri dan kedua lampu jauh bekerja normal.
Deskripsi ini membantu mempersempit bagian rangkaian yang mungkin bermasalah.
Langkah 2: Cari diagram sistem yang tepat
Pastikan diagram sesuai dengan:
- Merek dan model kendaraan.
- Tahun produksi atau model year.
- Jenis mesin.
- Varian transmisi.
- Tingkat trim.
- Sistem pasar tertentu.
- Opsi perlengkapan kendaraan.
Satu model mobil bisa memiliki beberapa konfigurasi rangkaian. Diagram yang salah dapat menghasilkan diagnosis yang keliru.
Langkah 3: Temukan sumber tegangan
Mulailah dari baterai, B+, atau ignition supply. Lalu cari sekring utama dan sekring cabang yang melindungi sistem.
Tuliskan urutannya, misalnya:
Baterai â fusible link â sekring â kontak relay â lampu â ground
Urutan sederhana ini membuat diagram yang padat lebih mudah dipahami.
Langkah 4: Ikuti jalur arus menuju beban
Ikuti garis satu per satu. Jangan mencoba membaca seluruh halaman sekaligus. Tandai komponen yang dilewati, seperti konektor, splice, sakelar, relay, dan modul kontrol.
Jika diagram berlanjut ke halaman lain, catat kode referensinya agar jalur tidak terputus.
Langkah 5: Pelajari rangkaian kontrol
Relay umumnya memiliki dua sisi:
- Sisi kontrol atau kumparan.
- Sisi beban atau kontak.
Ketika kumparan mendapat tegangan dan massa, medan magnet menggerakkan kontak. Kontak tersebut kemudian menghubungkan sumber listrik ke beban.
Jika relay tidak aktif, masalah belum tentu terdapat pada relay. Tegangan kontrol, perintah ECU, sakelar, dan jalur massa juga harus diperiksa.
Langkah 6: Temukan titik ground
Cari simbol ground dan identitas titik massanya. Satu titik ground dapat digunakan oleh beberapa komponen. Jika sambungan tersebut buruk, beberapa sistem dapat terganggu secara bersamaan.
Jangan menilai ground hanya dengan pemeriksaan visual. Lakukan pengukuran voltage drop saat rangkaian diberi beban.
Langkah 7: Tentukan titik pengukuran
Pilih titik pemeriksaan yang dapat membagi rangkaian menjadi beberapa bagian. Contohnya:
Jika tegangan tersedia sebelum konektor tetapi hilang setelah konektor, area gangguan kemungkinan berada pada konektor atau terminal tersebut.
Langkah 8: Bandingkan hasil dengan spesifikasi
Gunakan spesifikasi manual servis, bukan perkiraan. Beberapa sensor bekerja pada tegangan referensi tertentu dan tidak boleh diuji menggunakan test lamp biasa.
Catat hasil pemeriksaan dalam tabel agar proses diagnosis dapat diulang.
| Titik pemeriksaan | Kondisi pengujian | Hasil | Kesimpulan awal | |—|—|—|—| | Sebelum sekring | Sakelar ON | Ada tegangan | Sumber tersedia | | Setelah sekring | Sakelar ON | Tidak ada tegangan | Sekring atau terminal bermasalah | | Input beban | Sistem aktif | Ada tegangan | Jalur positif bekerja | | Ground beban | Sistem aktif | Drop berlebihan | Jalur massa perlu diperiksa |
Contoh Membaca Diagram Rangkaian Lampu
Bayangkan diagram sederhana dengan susunan:
Baterai â sekring â relay â lampu â ground
Sementara itu, kumparan relay dikendalikan oleh sakelar lampu atau modul bodi.
Jika lampu tidak menyala, lakukan penalaran berikut:
Jika tegangan sudah mencapai lampu dan ground baik, lampu kemungkinan rusak. Jika tidak ada tegangan pada lampu, pemeriksaan bergerak ke arah sumber hingga ditemukan titik hilangnya tegangan.
Cara Memahami Diagram Sensor dan ECU
Rangkaian sensor lebih kompleks dibandingkan rangkaian lampu. Sebuah sensor dapat menggunakan:
- Kabel tegangan referensi.
- Kabel ground sensor.
- Kabel sinyal.
- Kabel suplai 12 volt.
- Jalur komunikasi digital.
Sensor tiga kabel, misalnya, sering memiliki jalur referensi, sinyal, dan ground. Namun, pola ini tidak boleh dianggap berlaku pada semua sensor.
Sebelum mengukur, tentukan:
Jangan menghubungkan tegangan baterai langsung ke kabel sinyal ECU. Tindakan tersebut dapat merusak rangkaian internal modul.
Mengenal Jalur Komunikasi CAN
Banyak kendaraan modern menggunakan Controller Area Network atau CAN untuk pertukaran data antarmodul. Pada diagram, jalur ini sering digambarkan sebagai pasangan kabel CAN High dan CAN Low.
Jalur komunikasi bukan kabel daya biasa. Karena itu:
- Jangan memasang test lamp pada jalur data.
- Jangan memberikan tegangan eksternal.
- Hindari menyambung kabel tanpa prosedur yang benar.
- Pertahankan karakter pasangan kabel terpilin.
- Gunakan multimeter atau osiloskop sesuai prosedur servis.
Sistem bantuan pengemudi juga memanfaatkan sensor, modul, dan jaringan komunikasi. Untuk memahami konteksnya, baca fitur ADAS pada mobil terbaru 2026.
Alat yang Dibutuhkan untuk Praktik
Siswa tidak harus menggunakan alat yang sangat mahal untuk mulai belajar. Peralatan dasar yang berguna meliputi:
- Digital multimeter.
- Test lead dan back-probe.
- Test lamp yang sesuai.
- Jumper wire bersekring.
- Wiring diagram atau manual servis.
- Scan tool untuk sistem elektronik.
- Tang crimping dan terminal yang sesuai.
- Buku catatan hasil diagnosis.
- Alat pelindung diri.
Test lamp tidak cocok untuk semua sirkuit. Hindari penggunaannya pada jalur data, output sensor, atau terminal ECU yang sensitif kecuali prosedur produsen secara jelas memperbolehkannya.
Teknik Pengukuran Dasar
Mengukur tegangan
Pengukuran tegangan dilakukan secara paralel. Pilih DC voltage, letakkan probe hitam pada referensi ground dan probe merah pada titik yang diperiksa.
Tegangan baterai nominal tidak selalu berarti rangkaian mampu bekerja. Sambungan berhambatan tinggi dapat menunjukkan tegangan normal tanpa beban, tetapi gagal ketika beban diaktifkan.
Mengukur tahanan
Pengukuran tahanan dilakukan ketika rangkaian tidak bertegangan. Matikan sumber listrik dan ikuti prosedur pelepasan konektor.
Jangan mengukur tahanan pada rangkaian aktif karena dapat merusak multimeter atau komponen kendaraan.
Menguji kontinuitas
Mode kontinuitas membantu memeriksa apakah jalur terputus. Bunyi buzzer hanya menunjukkan adanya jalur dengan tahanan tertentu, bukan selalu membuktikan bahwa kabel mampu membawa arus beban.
Mengukur voltage drop
Voltage drop diukur ketika rangkaian bekerja. Teknik ini efektif untuk menemukan terminal longgar, korosi, serabut kabel rusak, atau sambungan ground yang buruk.
Pasang kedua probe pada dua ujung bagian rangkaian yang diuji. Nilai yang melebihi spesifikasi menandakan hambatan berlebih pada bagian tersebut.
Kesalahan yang Sering Dilakukan Pemula
Menebak berdasarkan warna kabel
Warna kabel dapat mirip, pudar, atau berubah akibat perbaikan. Konfirmasikan menggunakan nomor terminal dan fungsi rangkaian.
Langsung mengganti komponen
Kode gangguan atau gejala tidak otomatis membuktikan bahwa sebuah sensor rusak. Kabel, konektor, suplai, massa, dan kondisi mekanis juga dapat menjadi penyebab.
Mengabaikan kondisi pengujian
Hasil pengukuran dapat berbeda ketika kontak OFF, kontak ON, mesin hidup, atau beban aktif. Ikuti kondisi pemeriksaan yang ditentukan.
Tidak memeriksa ground
Banyak gangguan kelistrikan berasal dari sambungan massa yang longgar, berkarat, atau memiliki voltage drop tinggi.
Menusuk kabel sembarangan
Tusukan pada isolasi dapat menjadi jalan masuk air dan memicu korosi. Gunakan back-probe atau breakout lead yang sesuai.
Menggunakan jumper tanpa sekring
Jumper tanpa pelindung dapat menyebabkan hubungan singkat dan kerusakan harness. Gunakan jumper bersekring dengan kapasitas yang sesuai.
Tips Latihan untuk Siswa SMK
Mulailah dari diagram sederhana, kemudian naikkan tingkat kesulitannya secara bertahap:
Cetak diagram jika memungkinkan, lalu gunakan warna berbeda untuk menandai sumber, jalur kontrol, beban, dan ground. Buat ulang diagram dalam bentuk blok sederhana untuk memastikan prinsip kerjanya telah dipahami.
Siswa juga dapat membandingkan referensi kendaraan dari berbagai wilayah melalui link terbaru, tetapi spesifikasi teknis utama tetap harus mengacu pada manual servis resmi yang sesuai dengan VIN, model, dan varian kendaraan.
Keselamatan Kerja yang Tidak Boleh Diabaikan
Sebelum praktik, lepaskan perhiasan logam dan gunakan alat pelindung diri. Hindari membuat hubungan singkat pada terminal baterai.
Perhatikan pula hal berikut:
- Jangan mengganti sekring dengan kapasitas lebih besar.
- Jangan melakukan jumper pada rangkaian airbag.
- Jangan mengukur tahanan squib airbag secara sembarangan.
- Ikuti prosedur shutdown untuk kendaraan hybrid dan listrik.
- Jangan menyentuh kabel berwarna khusus tegangan tinggi tanpa pelatihan.
- Gunakan alat berisolasi sesuai kategori pekerjaan.
- Tunggu waktu pelepasan muatan kapasitor sesuai manual servis.
- Pastikan kendaraan aman dari kemungkinan bergerak.
Rangkaian tegangan tinggi pada mobil hybrid dan listrik memerlukan sertifikasi, alat, serta prosedur khusus. Siswa pemula sebaiknya berlatih pada rangkaian 12 volt di bawah pengawasan guru atau teknisi kompeten.
FAQ
Apakah wiring diagram menunjukkan posisi komponen?
Tidak selalu. Wiring diagram menunjukkan hubungan elektrik. Posisi fisik komponen biasanya terdapat pada component location, harness routing, atau connector layout.
Dari arah mana wiring diagram dibaca?
Banyak diagram dibaca dari sumber tegangan menuju ground, sering kali dari atas ke bawah. Namun, format setiap produsen dapat berbeda. Periksa legenda dan arah aliran rangkaian.
Apa perbedaan schematic diagram dan wiring diagram?
Schematic diagram lebih menekankan prinsip kerja rangkaian, sedangkan wiring diagram biasanya memberikan informasi kabel, konektor, pin, dan hubungan fisik yang lebih terperinci. Istilahnya dapat tumpang tindih tergantung produsen.
Mengapa tegangan ada tetapi komponen tidak bekerja?
Kemungkinan terdapat voltage drop, ground buruk, konektor longgar, beban rusak, atau suplai tidak mampu membawa arus saat sistem aktif. Lakukan pemeriksaan dalam kondisi berbeban.
Apakah semua kode warna kabel sama?
Tidak. Kode warna dapat berbeda antarmerek, model, tahun, dan wilayah pemasaran. Gunakan legenda pada manual yang sesuai.
Bolehkah memeriksa semua kabel dengan test lamp?
Tidak. Test lamp dapat membebani rangkaian dan berisiko merusak jalur sensor, data, atau ECU. Gunakan alat sesuai petunjuk manual servis.
Bagaimana cara tercepat menemukan kabel putus?
Gunakan diagram untuk membagi rangkaian menjadi beberapa segmen, lalu periksa tegangan atau kontinuitas dari titik tengah. Metode pembagian ini lebih cepat daripada memeriksa seluruh kabel sekaligus.
Apakah kode DTC selalu berarti sensor harus diganti?
Tidak. DTC menunjukkan sistem atau kondisi yang terdeteksi modul. Penyebabnya bisa berupa sensor, kabel, konektor, suplai, ground, masalah mekanis, atau gangguan komunikasi.
Kesimpulan
Menguasai Cara Membaca Wiring Diagram Mobil untuk Siswa SMK Otomotif Pemula dimulai dengan memahami sumber listrik, pengaman, pengendali, beban, dan ground. Setelah itu, pelajari simbol, warna kabel, nomor pin, konektor, serta arah aliran arus.
Diagnosis yang baik tidak dilakukan dengan menebak atau langsung mengganti komponen. Tentukan gejala, pilih diagram yang tepat, ikuti jalur rangkaian, tentukan titik pengukuran, lalu bandingkan hasilnya dengan spesifikasi.
Latihan rutin pada rangkaian sederhana akan membangun pola pikir diagnosis yang kuat. Ketika dasar tersebut sudah dikuasai, siswa akan lebih siap menghadapi relay, ECU, sensor, jaringan CAN, ADAS, dan sistem elektronik kendaraan 2026 yang semakin terintegrasi.
